RTO 切斷閥安裝要點

RTO切斷閥作為系統安全鏈路中的首要屏障，其安裝質量直接關系到切斷速度、密封可靠性及長期運行穩定性。以下要點可作為設計院、施工單位及運行方的統一技術依據。

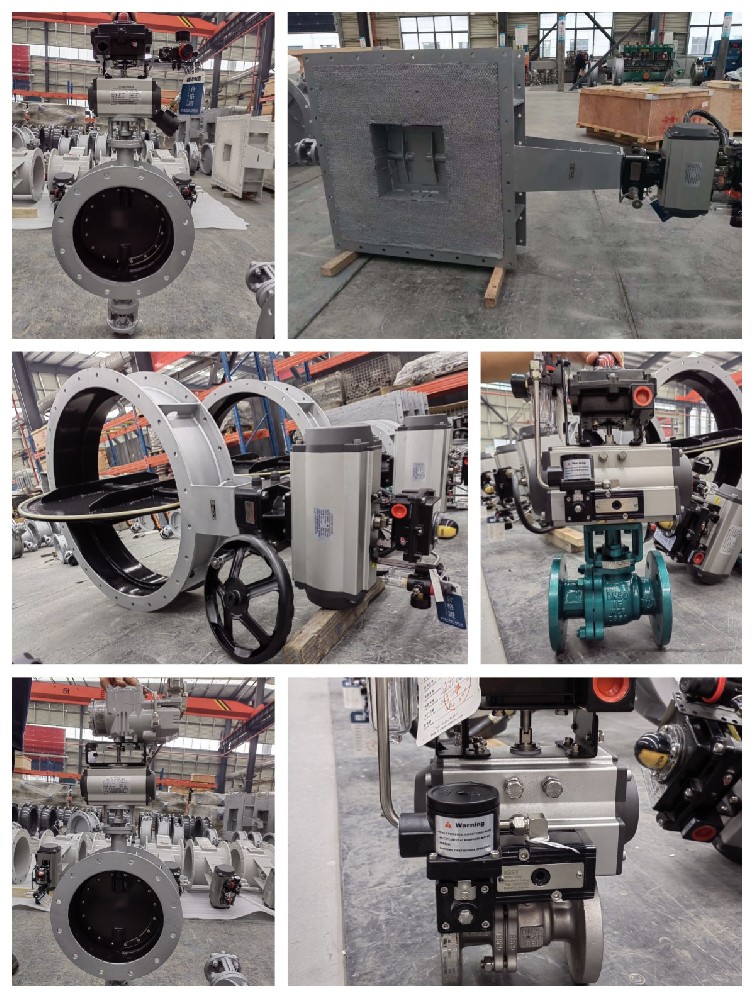

RTO切斷閥新風閥項目

1. 安裝位置要求

切斷閥應布置在 RTO 進口總管的最高點之后 3–5 倍管徑（3–5D）的直管段。該位置便于排凝、防止液擊，同時為維護檢修預留足夠空間。閥體流向必須與閥體上標識的箭頭一致，確保內部導流結構按設計工況工作。

2. 管道清潔與前期處理

安裝前須對管道進行徹底清理，可采用壓縮空氣吹掃或工業吸塵器吸附焊渣、鐵屑等雜物，避免損傷密封面或卡阻閥芯。若存在油污，應使用中性清洗劑處理并自然干燥。

3. 法蘭連接及緊固規范

建議使用 金屬纏繞墊片（304 內圈 + 石墨填料），以保證高溫循環條件下的密封穩定性。螺栓按 GB/T 9125 執行對角線分步緊固，扭矩值需分三次遞增至設計要求，最終扭矩按 PN10 / PN16 等級執行，確保均勻壓緊并避免法蘭翹曲。

4. 閥體支撐與受力隔離

切斷閥下方必須設置 獨立管道支架，不得讓閥體承受上游或下游管道的重量及熱脹力。支架與閥體之間建議加入 5 mm 聚四氟乙烯隔離墊板，降低電化學腐蝕風險，并確保受力可控。

5. 保溫措施

為避免高溫輻射影響安全附件，閥體及前后約 1 m 的管段需包覆 150 mm 含鋯陶瓷纖維保溫棉，外層使用 0.5 mm 鋁皮護面。保溫完成后應確保表面溫度不高于 50 °C，便于運維人員觸摸檢查。

6. 儀控接線規范

電磁閥、回訊器等附件需通過 IP66 防爆撓性管接入就近的防爆接線箱。信號、電源電纜的屏蔽層均要求 單端接地，以減少干擾。整體布線方式需滿足 GB 50058（爆炸危險環境電氣安全） 中對 2 區場所的要求。

7. 調試與系統聯動

調試分兩階段進行：

? 單體調試：進行不少于 10 次空載全行程測試，記錄關閥時間、閥位反饋一致性及動作重復性；

? 系統聯調：與 LEL 可燃氣體檢測儀、高溫報警開關等安全鏈路做聯動測試，確認在觸發報警時切斷閥能在 2 s 內完成關閉動作并同步反饋信號。
